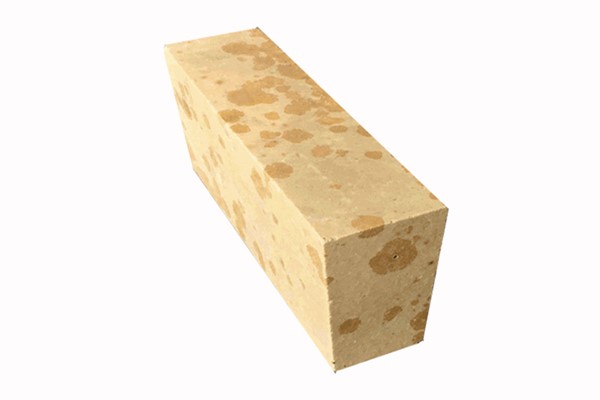

Динасовый кирпич для воздухонагревателей
Основной состав
Изготавливается преимущественно из высокочистого кварцита, при этом содержание диоксида кремния (SiO₂) обычно составляет не менее 93%, а в высококачественных изделиях может превышать 96%.
Минеральный состав в основном включает:
- тридимит
- кристобалит
- небольшое количество остаточного кварца
- стекловидную фазу
Такая структура обеспечивает материалу высокую огнеупорность, стабильность при высоких температурах и хорошую устойчивость к эксплуатационным нагрузкам.
Эксплуатационные характеристики
- Высокая температура размягчения под нагрузкой

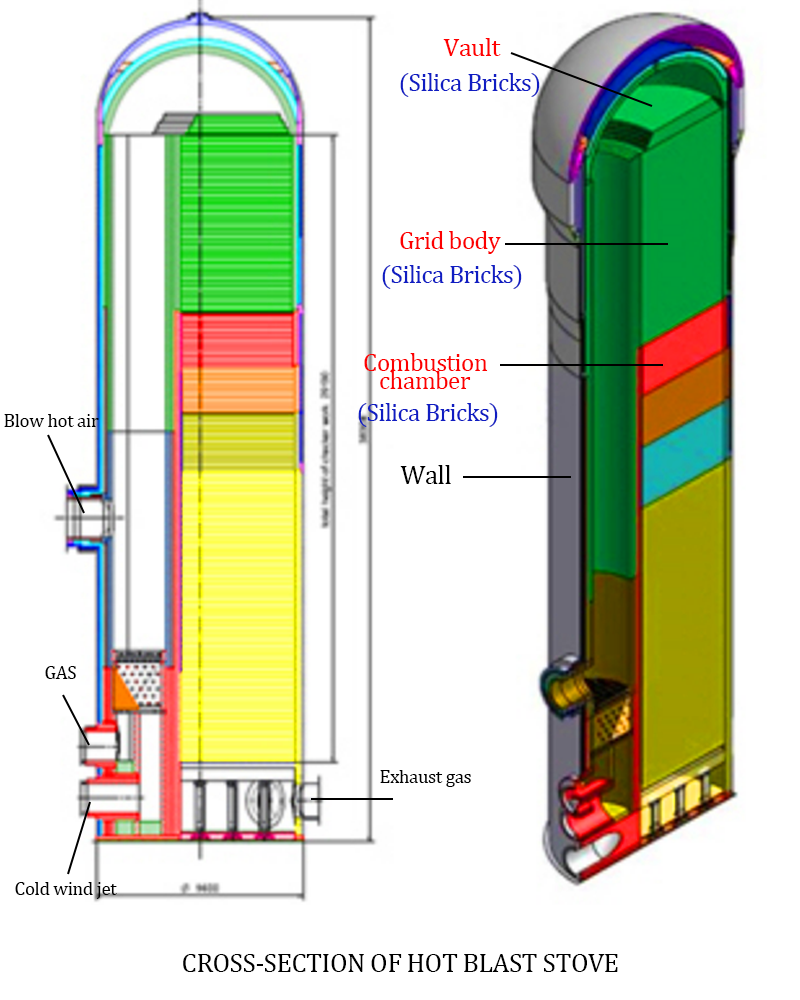

Температура начала размягчения под нагрузкой достигает 1620–1670°C, материал сохраняет хорошую структурную стабильность при высоких температурах и устойчив к деформации, что делает его подходящим для нагруженных зон воздухонагревательных печей. - Низкая ползучесть (creep resistance)
Благодаря точному подбору сырья и контролю режима обжига достигается низкая ползучесть при 1400°C, при этом линейная усадка при повторном нагреве составляет ≤ 0,3%, что обеспечивает стабильность размеров при длительной эксплуатации. - Устойчивость к кислым шлакам
Относится к кислым огнеупорным материалам и обладает высокой стойкостью к воздействию кислых шлаков, а также кислых газов и шлаковых сред внутри воздухонагревателя, что увеличивает срок службы футеровки. - Отличная объёмная стабильность
За счёт контроля чистоты сырья и фазовых превращений при обжиге обеспечивается оптимальная степень тридимитизации (68–72%), при этом содержание остаточного кварца составляет менее 5%, что гарантирует стабильность объёма при длительной высокотемпературной эксплуатации.
Технические характеристики

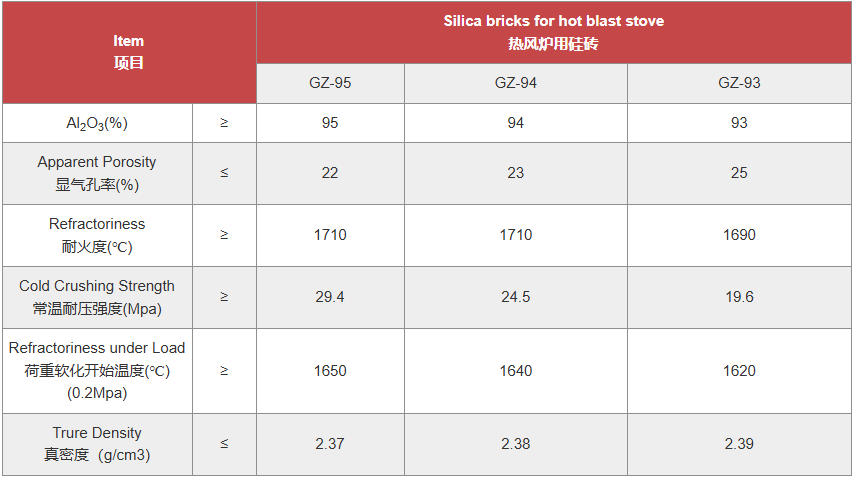

Согласно стандарту GB/T 2608—2012:
Содержание SiO₂ (сводовые и стеновые кирпичи): ≥ 95%
Кажущаяся пористость: ≤ 22%
Истинная плотность: ≤ 2,33 г/см³
Прочность при сжатии (комнатная температура): ≥ 40 МПа
Температура начала размягчения под нагрузкой 0,2 МПа: ≥ 1650°C
Ползучесть при 0,2 МПа (1550°C, 0–50 ч): ≤ 0,8%
Остаточный кварц: ≤ 1,5%
